مقدمهای دوستانه به دنیای شیرآلات صنعتی، در واقع ورود به قلب تپنده هر خط لوله و تاسیسات صنعتی محسوب میشود. از پالایشگاههای نفت و گاز گرفته تا شبکههای گسترده توزیع آب و سیستمهای سرمایشی، شیرآلات صنعتی نقش حیاتی و غیرقابلانکاری در کنترل، قطع و وصل، و تنظیم جریان سیالات مختلفی مانند مایعات، گاز، بخار یا هوای فشرده دارند. انتخاب درست هر شیر، یک تصمیم صرفاً فنی نیست، بلکه یک تصمیم راهبردی است که مستقیماً بر ایمنی عملیاتی، کارایی سیستم و هزینههای بلندمدت یک پروژه تأثیر میگذارد. در میان انواع شیرآلات موجود در بازار ایران، دو شیر دروازهای (Gate Valve) و شیر توپی (Ball Valve) جایگاه ویژهای دارند. اگرچه هر دو برای قطع و وصل کامل جریان استفاده میشوند و در نگاه اول ممکن است شبیه به هم به نظر برسند، اما مکانیزم عملکرد، مزایا و کاربردهای آنها تفاوتهای اساسی دارد که شناخت دقیق آنها برای هر متخصص یا کاربر فنی ضروری است. این مقاله با نگاهی تخصصی و در عین حال قابل فهم، شما را با این دو شیر پرکاربرد آشنا کرده و به بررسی تفاوتهای کلیدی آنها میپردازد.
شیر دروازهای (Gate Valve): نماد استقامت در خطوط لوله
شیر دروازهای، که در بازار با نام شیر کشویی نیز شناخته میشود، نمادی از استقامت در خطوط انتقال بزرگ است. این شیر با مکانیزم حرکت خطی، جریان سیال را قطع یا وصل میکند. عملکرد آن بر اساس حرکت عمودی یک دیسک یا گوه (دروازه) است که با چرخاندن یک فلکه دستی، بالا و پایین میرود. این شیرها اساساً برای کاربردهای قطع و وصل کامل (On/Off) طراحی شدهاند و برای تنظیم دقیق دبی مناسب نیستند. دلیل این امر، آسیبپذیری دیسک و نشیمنگاه (Seat) در حالت نیمهباز است؛ در این شرایط، عبور پرسرعت سیال از فضای کوچک میان دیسک و نشیمنگاه موجب فرسایش شدید آنها شده و در نهایت، به نشتی و کاهش عمر مفید شیر منجر میشود. به همین دلیل، برای حفظ دوام و کارایی، باید شیر دروازهای را یا کاملاً باز نگه داشت یا کاملاً بست. بزرگترین مزیت این نوع شیر، افت فشار بسیار ناچیز در حالت کاملاً باز است. هنگامی که دروازه کاملاً بالا میرود، مسیر عبور سیال به اندازه قطر لوله باز میماند که این ویژگی برای خطوط لوله با قطر بزرگ که در آنها حفظ دبی و فشار سیال اولویت دارد، بسیار حیاتی است. از انواع متداول شیرهای دروازهای میتوان به شیرهای گوه ای، موازی و شیر چاقویی (Knife Gate) اشاره کرد که نوع اخیر برای سیالات حاوی ذرات معلق و ویسکوزیته بالا بسیار کاربرد دارد. از دیگر جنبههای عملکردی شیر دروازهای، که در نگاه اول شاید یک عیب به نظر برسد، سرعت پایین باز و بسته شدن آن است که نیاز به چرخشهای چندگانه فلکه دارد. اما همین کندی، یک مزیت ایمنی پنهان محسوب میشود که از پدیده مخرب “ضربه قوچ” (Water Hammer) جلوگیری میکند. ضربه قوچ در نتیجه تغییرات سریع فشار در سیستمهای سیال رخ میدهد که میتواند به شیرآلات و کل سیستم لولهکشی آسیبهای جدی وارد کند. بنابراین، عملکرد آهسته شیر دروازهای، از این خطر بالقوه میکاهد و به ایمنی سیستم کمک شایانی میکند.
شیر توپی (Ball Valve): راهحل مدرن برای قطع و وصل سریع
در مقابل، شیر توپی که با نام بال ولو شناخته میشود، پاسخی مدرن به نیازهای قطع و وصل سریع جریان است. این شیرها به دلیل مکانیزم ربعگرد خود (Quarter-turn Valve) معروفاند و با چرخاندن اهرم به میزان 90 درجه، جریان را به سرعت باز یا مسدود میکنند. این قابلیت، بال ولو را به گزینهای ایدهآل برای کاربردهایی تبدیل میکند که نیاز به عملکرد فوری دارند. قلب این شیر، یک توپ کروی توخالی با سوراخی در مرکز آن است که با چرخش حول محور خود، مسیر جریان را باز یا بسته میسازد. یکی از بزرگترین مزیتهای شیر توپی، آببندی فوقالعاده مطمئن آن است که حتی پس از مدتهای طولانی استفاده نشدن، به ندرت دچار نشتی میشود. این ویژگی در صنایع نفت و گاز که نشتی سیال میتواند هم خطرناک و هم پرهزینه باشد، بسیار ارزشمند است. اگرچه ممکن است بال ولوها قیمت اولیه بالاتری نسبت به گیت ولوها داشته باشند ، اما آببندی قوی و کاهش نشتی، به ویژه در مورد سیالات گرانقیمت، به مرور زمان باعث صرفهجویی قابل توجهی در هزینههای عملیاتی و افزایش ایمنی میشود. بال ولوها در دو نوع مجرا تولید میشوند: مجرای کامل (Full Port) که قطر سوراخ آن با قطر لوله برابر است و حداقل افت فشار را ایجاد میکند ، و مجرای استاندارد (Standard Port) که قطر کوچکتری دارد و اقتصادیتر است. یک ویژگی ساده اما مهم دیگر بال ولوها، قابلیت تشخیص بصری وضعیت آنها است؛ موقعیت اهرم شیر (موازی یا عمود بر مسیر لوله) به آسانی نشان میدهد که شیر باز یا بسته است. این مزیت کوچک، خطای انسانی را در محیطهای پرتحرک صنعتی به شکل موثری کاهش میدهد.
برند C-LOK یکی از برجستهترین تولیدکنندگان در زمینه شیرآلات ابزار دقیق است و محصولات آن، از جمله شیرهای توپی، به دلیل دقت بالا و قابلیت اطمینان، در سیستمهای پایپینگ حساس کاربرد گستردهای دارند. شیرهای توپی این برند به طور ویژه برای قطع و وصل سریع جریان در سیستمهای با فشار بالا طراحی شدهاند. این شیرها با استفاده از استیل ضد زنگ 316L ساخته میشوند که مقاومت فوقالعادهای در برابر خوردگی و دماهای بالا ارائه میدهد و آنها را برای کار در محیطهای سخت و فشار بالا مناسب میسازد. در ایران، شرکتهایی مانند تهران صنعت پاسارگاد و بازرگانی آریا پترو تجهیز به عنوان نمایندگان فروش محصولات C-LOK فعالیت میکنند و این محصولات را به صنایع نفت، گاز، پتروشیمی و نیروگاهها عرضه مینمایند.

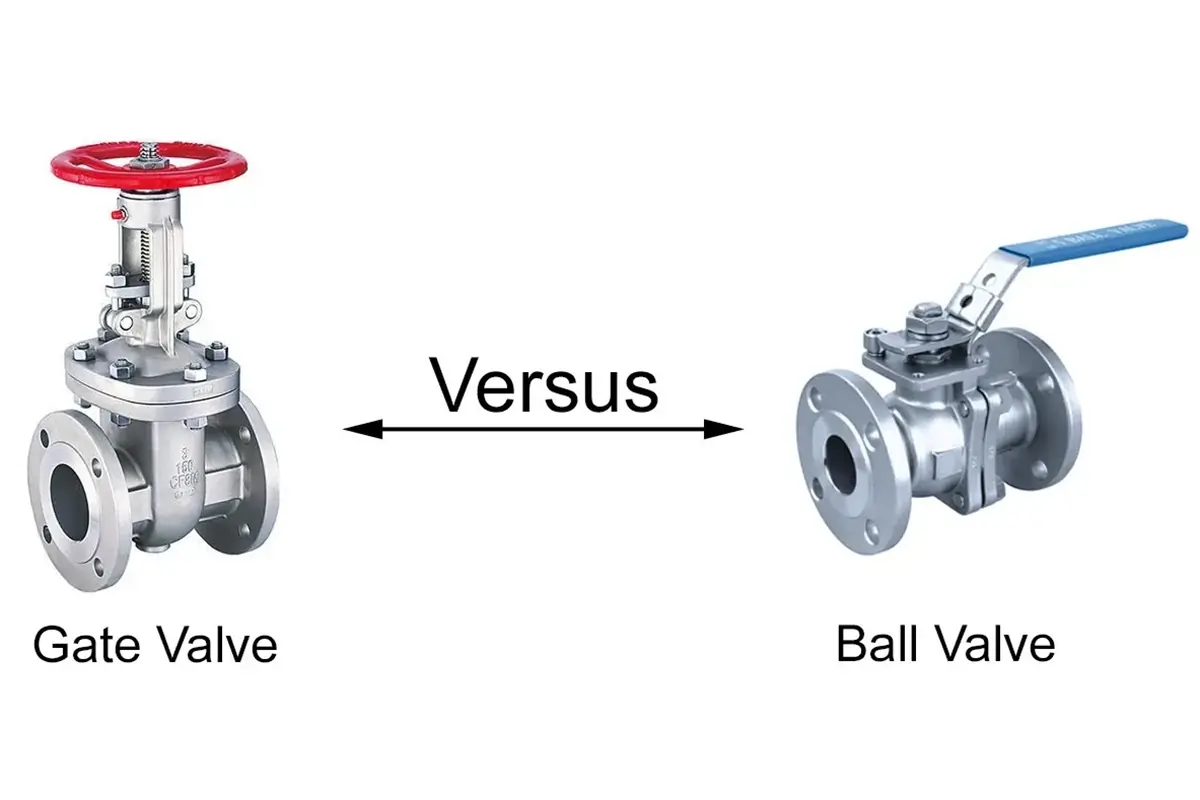

مقایسه جامع: بال ولو در برابر گیت ولو
برای درک بهتر، مقایسهای کاربردی میان این دو شیر انجام میشود. در حالی که گیت ولو با حرکت خطی و کند خود از پدیده ضربه قوچ جلوگیری میکند، بال ولو به دلیل عملکرد ضربتی و سریع خود، میتواند موجب این پدیده مخرب شود. از نظر آببندی، بال ولو به دلیل طراحی توپی شکل و نشیمنگاههای خود، آببندی بسیار مطمئنتری را فراهم میکند ، در حالی که گیت ولو به دلیل ساختار صفحهای خود، بیشتر در معرض نشتی قرار میگیرد. در مورد افت فشار، گیت ولو در حالت کاملاً باز افت فشار تقریباً صفری دارد ، اما بال ولو بسته به نوع مجرا (کامل یا استاندارد)، ممکن است افت فشار متفاوتی ایجاد کند. از نظر کاربرد، شیرهای دروازهای به دلیل مکانیزم سادهشان برای سیالات حاوی ذرات جامد و دوغاب مناسبتر هستند ، زیرا اجزای داخلی آنها کمتر در معرض آسیب قرار میگیرد، در حالی که این سیالات میتوانند به توپ کروی و نشیمنگاههای بال ولو آسیب برسانند. در نهایت، از نظر هزینه و فضای نصب، گیت ولو معمولاً ارزانتر است ، اما به دلیل حرکت عمودی ساقه و فلکه، فضای نصب عمودی بیشتری نیاز دارد. بال ولو با طراحی جمعوجور خود، فضای کمتری اشغال میکند. جدول زیر خلاصهای از این تفاوتها را ارائه میدهد.
| ویژگی | شیر توپی (Ball Valve) | شیر دروازهای (Gate Valve) |
| مکانیزم عملکرد | چرخشی (ربعگرد) | خطی (بالا و پایین) |
| سرعت باز و بسته شدن | سریع (90 درجه) | کند (چند دور چرخش) |
| آببندی | بسیار مطمئن و کمنشتی | مستعد نشتی بیشتر |
| افت فشار | بسته به نوع مجرا، افت فشار متفاوت است | در حالت کاملاً باز، افت فشار ناچیز |
| مقاومت در برابر ضربه قوچ | کم (به دلیل عملکرد سریع) | بالا (به دلیل عملکرد کند) |
| قابلیت کنترل جریان | مناسب نیست (فقط On/Off) | مناسب نیست (فقط On/Off) |
| فضای مورد نیاز | جمعوجور، فضای عمودی کم | به فضای عمودی بیشتری نیاز دارد |
| هزینه اولیه | معمولاً بیشتر | معمولاً کمتر |
حضور این شیرآلات در صنایع کلیدی ایران
حضور پررنگ بال ولو و گیت ولو در صنایع کلیدی ایران بسیار قابل توجه است. در صنایع نفت، گاز و پتروشیمی، هر دو شیر به وفور در خطوط انتقال، ایستگاههای پمپاژ، و واحدهای تولیدی به کار میروند. شرکتهای داخلی مانند پتروفجر مرکزی، انواع شیرهای دروازهای را برای این صنایع تولید میکنند. همچنین، شرکتهای بزرگی مانند وگ ایران (بیهمتا) انواع شیرهای کشویی و توپی را برای کاربردهای مختلف در صنایع نفت، گاز و آب و فاضلاب تولید و عرضه میکنند. در حوزه آب و فاضلاب نیز، شیرهای دروازهای و توپی نقش مهمی در شبکههای توزیع و تصفیهخانهها دارند. شرکت میراب به عنوان یکی از بزرگترین تولیدکنندگان شیرآلات صنعتی در ایران، محصولات خود از جمله شیرهای دروازهای و توپی را برای سیستمهای انتقال آب و فاضلاب، برق، و کشاورزی تولید میکند. نمونه بارز این کاربرد بومی، تولید شیر سوزنی سایز 1800 برای نصب در پروژه خط انتقال آب غدیر در استان خوزستان است که توسط شرکت میراب انجام شد و نشان از توانایی تولید داخلی در پروژههای حیاتی دارد. علاوه بر این، این شیرها در نیروگاهها ، معادن ، و سیستمهای آبیاری کشاورزی نیز کاربرد گستردهای دارند. این مثالهای بومیسازی شده نشان میدهد که شیرآلات صنعتی، جزء جداییناپذیر زیرساختهای ملی ایران هستند.
انتخاب نهایی: کدام شیر برای پروژه شما مناسب است؟
در نهایت، هیچیک از این دو شیر ذاتاً بهتر از دیگری قلمداد نمیشود؛ بلکه انتخاب درست باید بر اساس نیازهای خاص هر پروژه صورت پذیرد. اگر اولویت شما افت فشار بسیار ناچیز و مقاومت در برابر پدیده مخرب ضربه قوچ در یک خط لوله بزرگ با دبی بالاست، شیر دروازهای گزینهای منطقی به نظر میرسد. در مقابل، اگر به سرعت عملکرد فوقالعاده بالا، آببندی کاملاً مطمئن، و قابلیت تشخیص بصری وضعیت شیر نیاز دارید، بال ولو انتخاب درستی است. به بیان دیگر، برای سیالات با ویسکوزیته بالا و خطوط انتقال پرفشار، گیت ولو عملکرد مناسبی دارد ، در حالی که بال ولو برای سیستمهایی که نیاز به قطع و وصل سریع دارند و نشتی سیال در آنها یک ریسک بزرگ است، عملکرد بهتری نشان میدهد. تصمیمگیری نهایی باید با در نظر گرفتن تمام عوامل کلیدی از جمله نوع سیال، محدوده فشار، دما، و همچنین هزینههای نصب و نگهداری بلندمدت یک پروژه انجام شود. مشورت با متخصصان در این زمینه، شما را در انتخابی آگاهانه و مهندسیشده یاری میکند تا از کارایی و ایمنی سیستم خود در طول سالیان متمادی اطمینان حاصل کنید.
