شیر منیفولد: راهنمای جامع کاربرد، انواع و انتخاب در صنایع ایران

شیر منیفولد که گاهی به آن شیر چند راهه نیز گفته می‌شود، ابزاری حیاتی در سیستم‌های سیالاتی، به ویژه در کاربردهای هیدرولیک و پنوماتیک، برای تنظیم و هدایت جریان مایعات یا گازها قلمداد می‌شود. این تجهیز از یک بلوک یا ساختار واحد تشکیل شده که چندین پورت (ورودی و خروجی) دارد و امکان اتصال انواع شیرها، ابزار دقیق و عملگرها را فراهم می‌کند.

طراحی یکپارچه منیفولد، چندین عملیات کنترل جریان را در یک واحد فشرده ادغام می‌کند که مدیریت سیستم‌های پیچیده جریان را آسان‌تر کرده، نیاز به اتصالات متعدد را کاهش داده و نگهداری را ساده‌تر می‌سازد. هدف اصلی شیر منیفولد، ایزوله‌سازی یا مسدود کردن جریان سیال در یک سیستم است تا سیال فرآیند از ابزار دقیق فشار، مانند گیج‌ها و ترانسمیترها، جدا شود. این قابلیت، امکان تعویض یا کالیبراسیون ابزار را بدون نیاز به توقف کامل فرآیند فراهم می‌آورد.

منیفولدها معمولاً شامل شیرهایی برای کنترل یا باز و بسته کردن جریان سیالات و همچنین سایر دستگاه‌های کنترل جریان مانند چوک‌ها هستند. کارکردهای کلیدی منیفولد شامل ایزوله‌سازی (Blocking)، یکسان‌سازی فشار (Equalizing) و تخلیه (Bleeding) است. این سه کارکرد اساسی، کنترل دقیق و ایمن فرآیند را تضمین می‌کند. با توجه به ماهیت صنایع سنگین در ایران، از جمله نفت، گاز، پتروشیمی، نیروگاهی و سدسازی، که همگی با سیالات تحت فشار و دماهای بالا سروکار دارند، استفاده از شیر منیفولد برای پایداری، ایمنی و بهره‌وری عملیاتی ضروری قلمداد می‌شود.

شیر منیفولد: دروازه‌ای به سوی کنترل دقیق سیالات در صنعت

شیر منیفولد با ادغام چندین شیر و اتصال در یک بلوک واحد، به طور مستقیم منجر به کاهش تعداد نقاط اتصال و لوله‌کشی‌های دست و پا گیر می‌شود. این کاهش اتصالات، به نوبه خود، پتانسیل نشتی را به شدت پایین می‌آورد و فضای مورد نیاز را کمتر می‌کند. این کاهش نشتی و فضای اشغالی، علاوه بر افزایش ایمنی، هزینه‌های نصب و نگهداری را نیز به طور قابل توجهی کاهش می‌دهد. این هم‌افزایی کارکردی، فراتر از یک صرفه‌جویی ساده در فضا یا هزینه عمل می‌کند؛ این رویکرد یکپارچه، قابلیت اطمینان سیستم را افزایش داده و پیچیدگی‌های عملیاتی و نگهداری را به حداقل می‌رساند. این موضوع در صنایع حساس مانند نفت و گاز ایران، که ایمنی و تداوم عملیات از اولویت‌های اصلی محسوب می‌شود، بسیار حیاتی است و به پایداری فرآیندها کمک شایانی می‌کند.

یکی از کارکردهای کلیدی منیفولد، ایزوله‌سازی ابزار دقیق از جریان اصلی فرآیند است. این ایزوله‌سازی، به مهندسان اجازه می‌دهد تا ابزارهای اندازه‌گیری فشار، مانند ترانسمیترها و گیج‌ها، را بدون نیاز به تخلیه کامل خط یا توقف فرآیند، کالیبره یا تعویض کنند. این قابلیت "Block and Bleed" یا مسدود کردن و تخلیه، به معنای افزایش چشمگیر "زمان کارکرد" (Uptime) سیستم است. در صنایع بزرگ و پیوسته مانند پتروشیمی و نیروگاه‌ها، هر دقیقه توقف می‌تواند خسارات قابل توجهی به همراه داشته باشد.

منیفولد با فراهم آوردن امکان تعمیر و کالیبراسیون "آنلاین" یا با حداقل اختلال، به حفظ پیوستگی تولید و کاهش هزینه‌های ناشی از توقفات ناخواسته کمک شایانی می‌کند. این ویژگی، به ویژه در شرایطی که دسترسی به قطعات یدکی و خدمات تخصصی ممکن است دشوارتر باشد، اهمیت مضاعفی پیدا می‌کند، زیرا امکان نگهداری و بهینه‌سازی تجهیزات موجود را فراهم می‌آورد و به افزایش عمر مفید سیستم کمک می‌کند.

کاربردهای گسترده شیر منیفولد در صنایع حیاتی ایران

شیرهای منیفولد در صنایع گوناگون، به ویژه در بخش‌های حیاتی اقتصاد ایران، نقش‌آفرینی می‌کنند. در صنایع نفت و گاز و پتروشیمی، منیفولدها برای جمع‌آوری مایعات و هدایت چاه‌های نفتی انتخابی به خط لوله آزمایش استفاده می‌شوند. همچنین، برای توزیع مایعات تزریقی، مانند گاز یا آب، یا فرازآوری گاز به چاه‌های منفرد کاربرد دارند. در بخش نفت و گاز، منیفولدها جریان نفت خام و گاز طبیعی را از چاه‌ها به واحدهای فرآوری مدیریت می‌کنند و امکان ایزوله‌سازی بخش‌های خاصی از خط لوله برای نگهداری بدون توقف کل عملیات را فراهم می‌آورند.

منیفولدهای نفتی اجازه می‌دهند تا جریان به یک مخزن هدایت شود در حالی که پمپ مخزن دیگر را تخلیه می‌کند در کارخانه‌های شیمیایی و پتروشیمی، منیفولدها جریان سیالات خطرناک و خورنده را کنترل می‌کنند و اطمینان می‌دهند که مقدار صحیح مواد شیمیایی بدون آلودگی متقابل به فرآیندهای مناسب هدایت می‌شود.

در صنایع نیروگاهی و سدسازی، شیرهای منیفولد اهمیتی حیاتی دارند در نیروگاه‌ها، چه هسته‌ای، چه حرارتی یا آبی، منیفولدها برای کنترل جریان بخار، آب و سایر سیالات حیاتی هستند. به عنوان مثال، در نیروگاه حرارتی، بخار تولید شده از جوشاندن آب از طریق شیرهای منیفولد به توربین‌ها هدایت می‌شود تا برق تولید شود در سدسازی، این شیرها در سیستم‌های کنترل و توزیع آب و همچنین در سیستم‌های ابزار دقیق برای نظارت بر فشار و جریان نقشی مهم ایفا می‌کنند. صنایع نفت، گاز، پتروشیمی، نیروگاهی و سدسازی، ستون فقرات اقتصاد و زیرساخت‌های حیاتی ایران را تشکیل می‌دهند.

منیفولدها در تمامی این صنایع، چه در مراحل اکتشاف و توسعه چاه‌ها، چه در تولید و انتقال سیالات و چه در کنترل فرآیندهای پیچیده نیروگاهی، نقشی اساسی دارند. این تمرکز بر صنایع حیاتی ایران نشان می‌دهد که شیر منیفولد نه تنها یک قطعه صنعتی، بلکه یک جزء استراتژیک برای حفظ و توسعه امنیت انرژی و زیرساخت‌های آبی کشور است. هرگونه اختلال در عملکرد این شیرها می‌تواند پیامدهای گسترده‌ای بر تولید ملی و تامین نیازهای اساسی جامعه داشته باشد. این امر بر لزوم تامین، نگهداری و انتخاب دقیق این تجهیزات با توجه به استانداردهای بالا و شرایط خاص کشور تأکید می‌کند.

علاوه بر این، منیفولدها در بخش‌های دیگری نیز کاربرد دارند. در صنعت خودروسازی، منیفولد اگزوز گازهای خروجی را از چندین سیلندر جمع‌آوری کرده و به لوله اگزوز می‌رساند، و منیفولد هوا وظیفه هدایت و مخلوط کردن هوا و سوخت را در محفظه احتراق دارد. در تصفیه‌خانه‌های آب، منیفولدها جریان آب را از طریق مراحل مختلف تصفیه مدیریت می‌کنند، مثلاً از رسوب‌گذاری به فیلتراسیون. در سیستم‌های HVAC (گرمایش، تهویه و تهویه مطبوع)، منیفولدها جریان مبردها و سایر سیالات را کنترل می‌کنند تا دمای ساختمان‌ها را تنظیم کنند.

حتی در صنایع غذایی و آشامیدنی، برای کنترل جریان مایعات مانند شیر، آبمیوه و سایر نوشیدنی‌ها، اطمینان از اختلاط، فرآوری و بسته‌بندی صحیح بدون آلودگی، از منیفولدها استفاده می‌شود در حوزه پزشکی نیز، به طور خاص برای عملکرد و قابلیت اطمینان مطلوب طراحی شده‌اند و مزایای ملموسی به کاربران ارائه می‌دهند، مانند طرح کلی بهبود یافته با شلنگ‌های دست و پا گیر کمتر و کاهش هزینه‌های نصب.

در حالی که تمرکز اصلی بر صنایع سنگین است، این داده‌ها نشان می‌دهد که منیفولدها در صنایع بسیار متنوعی از جمله خودروسازی، تصفیه آب، HVAC و حتی پزشکی کاربرد دارند. این گستردگی کاربرد، به دلیل توانایی منیفولد در "تقسیم جریان" و "توزیع سیال" در هر سیستمی است که نیاز به این قابلیت وجود داشته باشد. این تطبیق‌پذیری گسترده، فرصت‌های بازار را برای تامین‌کنندگان این تجهیزات افزایش می‌دهد و نشان می‌دهد که سرمایه‌گذاری در دانش و فناوری مربوط به منیفولد، می‌تواند در بخش‌های مختلف صنعتی کشور ارزش‌آفرینی کند. این موضوع همچنین بیانگر این است که اصول مهندسی سیالات که در پس طراحی منیفولد قرار دارد، به قدری بنیادین است که در مقیاس‌ها و محیط‌های عملیاتی بسیار متفاوت قابل اعمال است.

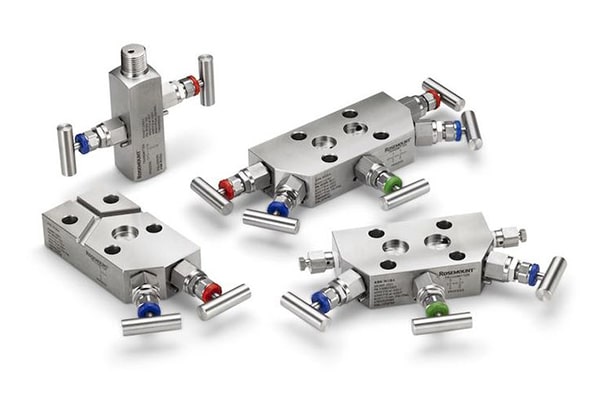

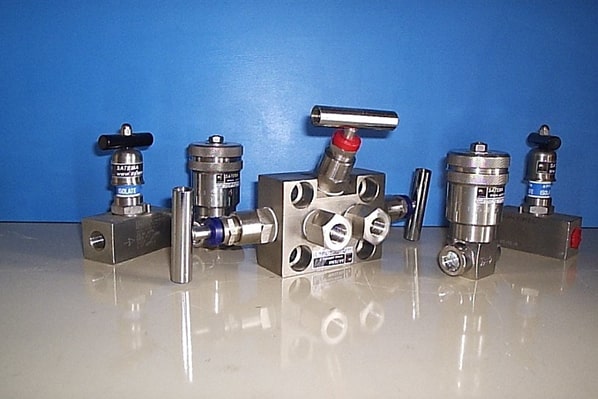

آشنایی با انواع شیرهای منیفولد: از دو راهه تا پنج راهه

منیفولدها بر اساس تعداد شیرها و پیکربندی خود، برای کاربردهای مختلفی طراحی شده‌اند.

• منیفولد یک راهه از یک شیر سوزنی (نیدل ولو) تشکیل شده که گیج فشار را از فرآیند جدا می‌کند. این مدل برای ایزوله‌سازی یا مسدود کردن ابزارآلات فشار طراحی شده است.
• منیفولد دو راهه معمولاً شامل یک شیر مسدود کننده (Block Valve) و یک شیر تخلیه/تست (Test/Bleed Valve) است. کاربرد اصلی آن ایزوله کردن ترانسمیتر و تخلیه فشار است و برای گیج‌های فشار یا کاربردهای سطح مایع استفاده می‌شود. شیر مسدود کننده با دسته آبی و شیر تخلیه با دسته قرمز مشخص می‌شود.
• منیفولد سه راهه شامل دو شیر مسدود کننده (Block Valves) و یک شیر یکسان‌ساز (Equalizer Valve) است. عمده کاربرد آن برای نصب همراه با ترانسمیترهای اختلاف فشار است تا از فشار بیش از حد جلوگیری کرده و کالیبراسیون را تسهیل کند. در حالت عادی، دو شیر مسدود کننده باز و شیر یکسان‌ساز بسته است. شیر یکسان‌ساز با دسته سبز مشخص می‌شود.
• منیفولد پنج راهه مشابه منیفولد سه راهه برای ترانسمیترهای اختلاف فشار به کار می‌رود، اما علاوه بر دو شیر مسدود کننده و یک شیر یکسان‌ساز، دارای دو شیر تخلیه/ونت (Vent/Bleed Valves) نیز است. این دو شیر اضافی برای تنظیم صفر و کالیبره کردن فشار در دو سمت منیفولد و همچنین تخلیه فشار محبوس شده به یک مکان دورتر استفاده می‌شوند.

تنوع در انواع منیفولدها (یک راهه تا پنج راهه، و انواع T، L، موازی) و کاربردهای تخصصی هر کدام (ایزوله‌سازی، تخلیه، یکسان‌سازی فشار برای گیج‌ها یا ترانسمیترهای اختلاف فشار) نشان می‌دهد که انتخاب و استفاده صحیح از این تجهیزات نیازمند دانش فنی عمیق است، یک انتخاب نادرست می‌تواند منجر به اندازه‌گیری‌های غلط، آسیب به تجهیزات، یا حتی حوادث ایمنی شود. این پیچیدگی، بر اهمیت مشاوره تخصصی و آموزش در فرآیند انتخاب و نصب منیفولدها تأکید می‌کند. برای کاربران ایرانی، که ممکن است با محدودیت‌هایی در دسترسی به منابع آموزشی بین‌المللی یا خدمات پس از فروش برندهای خارجی مواجه باشند، ارائه راهنمایی‌های جامع و بومی‌سازی شده توسط تامین‌کنندگان داخلی بسیار ارزشمند خواهد بود. این موضوع همچنین، فرصتی برای شرکت‌های تامین‌کننده ایجاد می‌کند تا با ارائه خدمات مهندسی و مشاوره‌ای، ارزش افزوده‌ای فراتر از صرفاً فروش کالا ایجاد کنند.

منیفولدها بر اساس ظاهر بدنه به دو دسته افقی (Horizontal) و عمودی (Vertical) تقسیم می‌شوند که جهت اتصال شیرهای اصلی را مشخص می‌کند. همچنین، بر اساس روش نصب، به دو دسته نصب مستقیم (Direct Mounting) و نصب از راه دور (Remote Mounting) تقسیم می‌شوند.

در نوع دایرکت یا مستقیم، منیفولد به صورت مستقیم روی خود تجهیز فشاری، مانند گیج یا ترانسمیتر، نصب می‌شود. در نوع نصب از راه دور یا ریموت، منیفولدها از راه دور و با استفاده از اتصالات رزوه ای یا تیوب‌های کاپیلاری به گیج‌های فشار و اختلاف فشار نصب می‌شوند. علاوه بر این، منیفولدهای هیدرولیک (Hydraulic manifolds) و پنوماتیک (Pneumatic manifolds) نیز وجود دارند که به ترتیب برای سیستم‌های هیدرولیک و هوای فشرده به کار می‌روند. منیفولدهای T شکل (T Type Manifold) برای تقسیم یا ترکیب جریان سیال و منیفولدهای L شکل (L Type Manifold) نیز در سیستم‌های پایپینگ و سیالات استفاده می‌شوند.

منیفولدهای موازی (Parallel Manifold) برای توزیع یکنواخت جریان به چندین مدار یا جزء که به طور همزمان کار می‌کنند، طراحی شده‌اند. وجود گزینه‌های نصب مستقیم و از راه دور ، همراه با پیکربندی‌های مختلف، مانند افقی و عمودی ، نشان‌دهنده این است که طراحی منیفولدها با هدف حداکثر انعطاف‌پذیری در محیط‌های صنعتی متنوع صورت گرفته است. این انعطاف‌پذیری به مهندسان اجازه می‌دهد تا منیفولد را بر اساس محدودیت‌های فضایی، دسترسی برای نگهداری و الزامات خاص فرآیند، به بهترین شکل ممکن نصب کنند.

این ویژگی، به ویژه در پروژه‌های بزرگ صنعتی در ایران، مانند پالایشگاه‌ها یا نیروگاه‌ها، که اغلب با چالش‌های طراحی و فضای محدود روبرو هستند، بسیار با اهمیت است. امکان انتخاب بین نصب مستقیم و از راه دور، به بهینه‌سازی چیدمان ابزار دقیق و کاهش طول لوله‌کشی‌ها کمک می‌کند که خود منجر به کاهش افت فشار و بهبود دقت اندازه‌گیری می‌شود. این موضوع، به طور مستقیم بر کارایی و قابلیت اطمینان کلی سیستم تأثیر می‌گذارد.

در ادامه، جدولی برای مقایسه انواع شیر منیفولد بر اساس تعداد شیر و کاربرد آن ارائه می‌شود. این جدول به کاربر ایرانی، به ویژه مهندسان و تکنسین‌ها، یک مرجع سریع و بصری برای مقایسه و انتخاب تجهیزات ارائه می‌دهد. اطلاعات مربوط به انواع منیفولدها در متن به صورت پاراگرافی ارائه شده است. تجمیع این اطلاعات در یک جدول، امکان مقایسه سریع کارکردها و کاربردهای هر نوع را فراهم می‌کند و به تصمیم‌گیری آگاهانه‌تر کمک می‌کند. این جدول به عنوان یک ابزار راهنمای سریع عمل خواهد کرد.

مزایای بی‌بدیل استفاده از شیر منیفولد در سیستم‌های صنعتی

استفاده از شیر منیفولد در سیستم‌های صنعتی مزایای چشمگیری به همراه دارد که فراتر از صرفه‌جویی در فضای فیزیکی است. مهم‌ترین این مزایا، کاهش چشمگیر نقاط نشتی و افزایش ایمنی است. با ادغام چندین شیر در یک بلوک واحد، تعداد اتصالات و لوله‌کشی‌ها به طور قابل توجهی کاهش می‌یابد. این کاهش اتصالات، به معنای کاهش هفتاد درصدی نقاط بالقوه نشتی است. نشتی کمتر، خطرات ایمنی را کاهش داده و از بروز حوادث ناگوار جلوگیری می‌کند. همچنین، کاهش نشتی به حفظ محیط زیست و کاهش هدر رفت سیالات گران‌بها کمک می‌کند.

از دیگر مزایای مهم، اندازه فشرده و کاهش هزینه‌های نصب است. طراحی منیفولدها کوچک و جمع‌وجور است و با شیرهای کارتریجی متناسب با فضاهای محدود طراحی شده‌اند. این طراحی ساده و فشرده، هزینه‌های نصب و اتصالات سیال را به حداقل می‌رساند. کاهش لوله‌کشی و اتصالات، زمان نصب را تا سی تا چهل درصد کاهش می‌دهد. منیفولدها همچنین به افزایش بهره‌وری انرژی و پایداری سیستم کمک می‌کنند. مسیرهای جریان کوتاه‌تر در منیفولدها، افت فشار و گرما را به حداقل می‌رساند. این امر منجر به افزایش بهره‌وری انرژی و بهبود عملکرد کلی سیستم می‌شود. پایداری و دوام شیرهای ابزار دقیق، به دلیل استفاده از مواد باکیفیت و مقاوم در برابر خوردگی، عمر طولانی و عملکرد پایدار را تضمین می‌کند.

مزایای منیفولدها فقط به کاهش هزینه‌های اولیه نصب محدود نمی‌شود. کاهش نشتی ، افزایش ایمنی ، سهولت نگهداری ، و افزایش بهره‌وری انرژی همگی به کاهش هزینه‌های عملیاتی و نگهداری در طول عمر تجهیز کمک می‌کنند. این به معنای کاهش "هزینه کل مالکیت" (Total Cost of Ownership) است. در صنایع ایران، که با چالش‌های اقتصادی و محدودیت‌های بودجه‌ای روبرو هستند، تصمیم‌گیری برای خرید تجهیزات باید بر اساس صرفه‌جویی بلندمدت و نه فقط قیمت اولیه باشد. منیفولدها با ارائه مزایای جامع در طول چرخه عمر، یک سرمایه‌گذاری هوشمندانه محسوب می‌شوند که به پایداری مالی و عملیاتی کمک می‌کنند. این دیدگاه، به تامین‌کنندگان کمک می‌کند تا ارزش واقعی محصولات خود را فراتر از قیمت اولیه به مشتریان ایرانی نشان دهند.

سهولت نگهداری و عملیات، از دیگر مزایای کلیدی شیرهای منیفولد است. منیفولدها امکان ایزوله‌سازی انفرادی تجهیزات را فراهم می‌کنند. این به معنای آن است که در صورت نیاز به تعمیر یا نگهداری، می‌توان تنها بخش معیوب را ایزوله کرد و بقیه سیستم را عملیاتی نگه داشت، که اختلال را به حداقل می‌رساند.

دسترسی آسان به تمامی اتصالات و شیرها، تمام اتصالات بالای زمین و به راحتی قابل دسترسی هستند ، زمان عیب‌یابی را به شدت کاهش می‌دهد. کاهش هزینه‌های نگهداری سیستم به دلیل تعداد کمتر اتصالات و سهولت دسترسی نیز از دیگر ویژگی‌های مثبت منیفولد است. قابلیت تعویض یا کالیبراسیون ابزار بدون نیاز به تجربه افت در سیال فرآیند نیز به تداوم عملیات کمک شایانی می‌کند. قابلیت ایزوله‌سازی مدارهای جداگانه بدون توقف کل سیستم ، همراه با کاهش نقاط نشتی، به مهندسان اجازه می‌دهد تا فرآیندهای نگهداری پیشگیرانه و اصلاحی را با ریسک کمتر و کارایی بالاتر انجام دهند.

این امر به طور مستقیم به کاهش زمان خرابی (Downtime) و افزایش قابلیت اطمینان سیستم منجر می‌شود. در محیط‌های صنعتی پرخطر مانند پالایشگاه‌ها یا نیروگاه‌ها، هرگونه کاهش ریسک ایمنی و افزایش قابلیت اطمینان عملیاتی، ارزش حیاتی دارد. منیفولدها با ساده‌سازی فرآیندهای نگهداری و کاهش احتمال خطا، به فرهنگ ایمنی و بهبود مستمر در سازمان‌ها کمک می‌کنند. این موضوع، به ویژه در شرایطی که نیروی انسانی متخصص ممکن است با کمبود مواجه باشد، اهمیت بیشتری پیدا می‌کند، زیرا نیاز به دخالت‌های پیچیده و پرخطر را کاهش می‌دهد.

راهنمای انتخاب شیر منیفولد مناسب: معیارهای کلیدی

انتخاب شیر منیفولد مناسب، نیازمند توجه به چندین معیار کلیدی است تا عملکرد بهینه و طول عمر مطلوب تجهیز تضمین شود. یکی از مهم‌ترین این معیارها، جنس بدنه و سازگاری آن با سیال است. انتخاب متریال بدنه شیر منیفولد باید با توجه به نوع سیال فرآیند باشد. متریال‌های متداول شامل برنج، استنلس استیل ۳۰۴، استنلس استیل ۳۱۶، فولاد کربن و آلیاژهایی مانند Hastelloy-C و Monel هستند. استنلس استیل ۳۱۶ به دلیل مقاومت بالا در برابر خوردگی، یک انتخاب استاندارد و رایج قلمداد می‌شود. برای سیالات بسیار خورنده یا دماهای بالا، آلیاژهای خاص مانند Hastelloy-C و Monel و همچنین پکینگ گرافیت (Graphoil) توصیه می‌شود.

مواد آب‌بندی (Sealing materials) مانند PTFE (پلی‌تترافلوئورواتیلن) یا گرافیت، نقش مهمی در جلوگیری از نشتی دارند و باید با خواص شیمیایی و حرارتی سیال سازگار باشند. PTFE برای آب‌بندی محکم در صنایع شیمیایی که جلوگیری از نشتی حیاتی است، مناسب قلمداد می‌شود.

معیارهای انتخاب منیفولد، مانند جنس بدنه، فشار، دما، نوع سیال و اتصالات، به شدت به شرایط عملیاتی فرآیند وابسته است. انتخاب نادرست متریال یا رده فشاری/دمایی می‌تواند منجر به خوردگی، نشتی، خرابی زودهنگام و حتی حوادث فاجعه‌بار شود. این موضوع به طور مستقیم بر ایمنی پرسنل و پایداری عملیات تأثیر می‌گذارد. این امر بر لزوم انجام یک "تحلیل ریسک جامع" در فرآیند انتخاب تأکید می‌کند. برای مهندسان ایرانی، که اغلب با سیالات متنوع و شرایط عملیاتی خاص، مانند دماهای بالا در پالایشگاه‌ها یا محیط‌های خورنده در پتروشیمی، سروکار دارند، درک عمیق این وابستگی‌ها و مشاوره با متخصصان فنی حیاتی است. عدم توجه به این جزئیات می‌تواند هزینه‌های گزافی در پی داشته باشد.

فشار و دمای کاری نیز از عوامل تعیین‌کننده در انتخاب شیر منیفولد هستند. حداکثر فشار قابل تحمل شیر باید با شرایط عملیاتی سیستم سازگار باشد. فشار کاری منیفولد همواره باید از فشار دستگاه اندازه‌گیری کوچکتر باشد. شیرها باید قادر به تحمل دماهای شدید در شرایط کاری باشند. برای دماهای بالاتر، پکینگ گرافیت توصیه می‌شود. لازم به ذکر است که با افزایش مقدار فشار، قیمت منیفولد نیز افزایش می‌یابد. نوع سیال و ویژگی‌های جریان آن نیز باید در نظر گرفته شود. باید مشخص شود که سیال عبوری از شیر چه نوعی است، مانند خورنده، ساینده، آب تمیز، یا گاز، و آیا قبل از رسیدن به شیر تصفیه می‌شود. نیازهای خاص جریان، مانند خطی یا درصدی، نیز در انتخاب نوع شیر، مانند توپی، سوزنی، یا گلوب، مؤثر قلمداد می‌شود. اندازه و نوع اتصالات نیز از اهمیت بالایی برخوردار است. اندازه کانکشن در منیفولدها معمولاً بین ۱/۸ تا ۲ اینچ است و باید با نوع کانکشن تجهیز اندازه‌گیری سازگار باشد. نوع اتصال به فرآیند می‌تواند رزوه ای، فلنجی یا تیوبی باشد. در نهایت، اطمینان از مطابقت شیر انتخابی با استانداردها و الزامات مربوط به صنعت، بر ایمنی و کارایی سیستم تأثیرگذار است. برندهای معتبری مانند C-LOK، PARKER، WIKA، VEE LOK و S-LOK در بازار موجود هستند. انتخاب تامین‌کننده معتبر با انبار کامل و خدمات پس از فروش اهمیت ویژه‌ای دارد.

در حالی که متریال‌های با کیفیت بالاتر، مانند استنلس استیل ۳۱۶ یا آلیاژهای خاص، مقاومت بهتری در برابر خوردگی و دماهای بالا ارائه می‌دهند، اما قیمت بالاتری نیز دارند. در بازار ایران، که با نوسانات ارزی و محدودیت‌های وارداتی مواجه است، ممکن است وسوسه استفاده از متریال‌های ارزان‌تر وجود داشته باشد. با این حال، داده‌ها نشان می‌دهد که انتخاب مواد مناسب عمر مفید شیر را افزایش و هزینه‌های نگهداری را کاهش می‌دهد. این موضوع یک چالش اقتصادی-فنی را مطرح می‌کند. تصمیم‌گیرندگان در ایران باید تعادلی منطقی بین هزینه‌های اولیه و مزایای بلندمدت، مانند کاهش هزینه‌های نگهداری، افزایش ایمنی و قابلیت اطمینان، برقرار کنند. تاکید بر "ضمانت قیمت" و "اصالت کالا" توسط تامین‌کنندگان معتبر در این شرایط بسیار مهم است، زیرا به مشتری اطمینان می‌دهد که سرمایه‌گذاری آنها در یک محصول با کیفیت، در بلندمدت سودآور خواهد بود. این موضوع همچنین، به تامین‌کنندگان فرصت می‌دهد تا با ارائه مشاوره فنی دقیق، مشتریان را به سمت انتخاب‌های بهینه هدایت کنند.

در ادامه، جدولی برای راهنمای انتخاب متریال شیر منیفولد ارائه می‌شود. انتخاب متریال مناسب برای شیر منیفولد، یکی از تصمیمات حیاتی است که به طور مستقیم بر عملکرد، طول عمر و ایمنی سیستم تأثیر می‌گذارد. ارائه یک جدول که به سرعت متریال‌های رایج را بر اساس نوع سیال و محدوده دما دسته‌بندی کند، به مهندسان و خریداران کمک می‌کند تا در مراحل اولیه انتخاب، گزینه‌های مناسب را فیلتر کنند و از انتخاب‌های نامناسب که می‌توانند منجر به خرابی‌های پرهزینه شوند، جلوگیری نمایند.

استانداردهای بین‌المللی و گواهینامه‌های کیفی: تضمین کیفیت و ایمنی

رعایت استانداردها و الزامات مربوط به صنعت بر ایمنی و کارایی سیستم تأثیر چشمگیری دارد. استانداردها ابزاری استراتژیک برای کسب‌وکار هستند که با به حداقل رساندن ضایعات و خطاها و افزایش بهره‌وری، هزینه‌ها را کاهش می‌دهند. آنها به شرکت‌ها برای دسترسی به بازارهای جدید کمک کرده و برای کشورهای در حال توسعه، تجارت جهانی آزاد و عادلانه فراهم می‌کنند. گواهینامه‌های کیفی، اطمینان از کیفیت، ایمنی و عملکرد شیرهای صنعتی را تضمین می‌کنند. وجود استانداردهای بین‌المللی مانند ASME, ISO, API نشان می‌دهد که صنعت شیرآلات و ابزار دقیق دارای یک زبان فنی مشترک جهانی است. این استانداردها نه تنها الزامات فنی را تعیین می‌کنند، بلکه به عنوان یک "مهر تأیید" بر کیفیت و ایمنی عمل می‌کنند. این امر به شرکت‌ها کمک می‌کند تا محصولات خود را با اطمینان بیشتری به بازارهای جهانی عرضه کنند و اعتماد مشتریان را جلب نمایند.

در صنعت شیرآلات، چندین استاندارد بین‌المللی کلیدی وجود دارد. ASME (American Society of Mechanical Engineers) یک مجموعه استاندارد گسترده در زمینه‌های مختلف مهندسی مکانیک، از جمله فناوری فشار، نیروگاه‌ها، لوله‌کشی و قطعات هسته‌ای ارائه می‌دهد. این استاندارد الزامات ایمنی دقیقی را برای طراحی، ساخت و نگهداری تجهیزات تعیین می‌کند که به کاهش خطرات ایمنی و حفاظت از کارگران و محیط زیست کمک می‌کند. ASME به بهبود کیفیت، افزایش قابلیت اطمینان تجهیزات و افزایش دسترسی به بازارهای جهانی کمک می‌کند. استانداردهایی مانند ASME B16.5 (فلنج‌های لوله) و ASME B31.1 (لوله‌کشی تحت فشار) در این زمینه مرتبط هستند. شرکت‌هایی مانند Hy-Lok نیز گواهینامه‌های ASME N, NPT Stamp را دریافت کرده‌اند.

ISO (International Organization for Standardization) یک سازمان بین‌المللی است که استانداردهایی را در تمامی شاخه‌های تخصصی، به جز برق و الکترونیک، تدوین می‌کند. استانداردهای ISO به دو دسته ایزو محصول و ایزو سیستم‌های مدیریتی، مانند ISO 9001 برای سیستم مدیریت کیفیت و ISO 14001 برای مدیریت زیست‌محیطی، تقسیم می‌شوند. پیروی از استانداردهای ISO به معنای پیروی از بهترین دستورالعمل‌های ممکن برای مدیریت فرآیندها است که توسط هزاران سازمان تأیید شده‌اند. API (American Petroleum Institute) نیز یکی از مهم‌ترین مراکز تدوین استانداردهای صنعت نفت و گاز در جهان است. استانداردهای API به صنعت کمک بسیاری کرده تا رضایت مصرف‌کنندگان را جلب و محصولات با کیفیت تولید کند. گواهینامه‌های API Q1 و 6A/6D مرتبط با کیفیت و مشخصات تجهیزات صنعت نفت و گاز هستند.

سایر استانداردها و گواهینامه‌ها نیز در این حوزه نقش دارند. PED 2014/68/EU (Pressure Equipment Directive) یک دستورالعمل اروپایی برای تجهیزات تحت فشار از جمله شیرهای ایمنی و تخلیه است. EN ISO 4126 استاندارد اروپایی برای شیرهای ایمنی و تخلیه در کاربردهای صنعتی قلمداد می‌شود. JIS (Japanese Industrial Standards) استانداردهای صنعتی ژاپن را پوشش می‌دهد. ANSI/ISA-84 استاندارد مربوط به ایمنی عملکردی سیستم‌های ابزار دقیق ایمنی است. AS 1271 (Standards Australia) و CSA Standard B51 (Canadian Standards Association) نیز استانداردهای منطقه‌ای استرالیا و کانادا را شامل می‌شوند. CE MARK و KEPIC نیز از دیگر گواهینامه‌های کیفی بین‌المللی به شمار می‌روند. رعایت این استانداردها و اخذ گواهینامه‌های مربوطه، نه تنها کیفیت و ایمنی محصولات را تضمین می‌کند، بلکه به شرکت‌ها امکان حضور رقابتی در بازارهای بین‌المللی را می‌دهد و اعتماد مصرف‌کنندگان داخلی و خارجی را جلب می‌کند. این امر به ویژه برای شرکت‌های واردکننده و تامین‌کننده در ایران حائز اهمیت است، زیرا به آنها اجازه می‌دهد تا محصولاتی را عرضه کنند که با معیارهای جهانی مطابقت دارند و نیازهای صنایع حساس کشور را برآورده می‌سازند.

نصب، نگهداری و عیب‌یابی: تضمین طول عمر و عملکرد پایدار

نصب صحیح شیر منیفولد، گام نخست برای اطمینان از عملکرد بهینه و طول عمر آن است. در فرآیند نصب، اطمینان از محکم بودن تمامی اتصالات و عدم وجود نشتی حیاتی است. به عنوان مثال، در نصب منیفولد گیج برای سیستم‌های تبرید، پس از اتصال شلنگ‌های منیفولد گیج به شیرهای سرویس و خروجی پمپ وکیوم به منیفولد، باید پمپ وکیوم را روشن کرد و اجازه داد تا حداقل ۱۵ تا ۳۰ دقیقه کار کند تا فشار داخل سیستم به زیر ۵۰۰ میکرون (۰.۵ Torr) برسد. این وکیوم کردن، هوا و رطوبت موجود در سیستم را به بیرون می‌کشد، زیرا رطوبت باقی‌مانده می‌تواند به شدت مخرب باشد و باعث ایجاد اسید و خوردگی داخل لوله‌ها شود. پس از رسیدن فشار به مقدار مطلوب، شیرهای منیفولد باید بسته شوند تا هوا وارد سیستم نشود. در هنگام شارژ گاز نیز، شیر کپسول گاز باید به آرامی باز شود و سپس شیر منیفولد به تدریج باز گردد تا گاز به صورت کنترل شده وارد سیستم شود. یک عادت خوب در کار با منیفولدهای ترانسمیتر، بستن شیرهای باز تقریباً یک چهارم پس از باز شدن کامل است تا از قرار گرفتن در حالت کامل جلوگیری شود. نوع نصب منیفولد نیز می‌تواند مستقیم (direct mounting) روی تجهیز یا از راه دور (remote mounting) با استفاده از تیوب‌های کاپیلاری و اتصالات رزوه ای باشد.

نگهداری پیشگیرانه، نقش کلیدی در افزایش طول عمر شیرهای منیفولد و جلوگیری از نشتی‌های کوچک و بزرگ دارد. بازرسی‌های بصری منظم، حداقل ماهی یک بار، برای بررسی علائم خوردگی، تغییر رنگ، نقاط زنگ‌زدگی یا حفره روی سطح، ضروری است. همچنین، بررسی اتصالات بین منیفولد و لوله‌ها برای اطمینان از عدم وجود اتصالات شل که می‌تواند منجر به نشتی شود، اهمیت دارد. واشرها و آب‌بندی‌ها نیز باید به دقت بررسی شوند؛ هرگونه ترک، خشکی یا شکنندگی نشانه‌ای برای تعویض فوری آنها است. استفاده از واشرها و آب‌بندی‌های با کیفیت بالا برای حفظ آب‌بندی محکم حیاتی است. تمیز کردن دوره‌ای سطح خارجی منیفولد با پارچه نرم و مواد شوینده ملایم، از تجمع گرد و غبار و کثیفی که می‌تواند بر کارایی انتقال حرارت تأثیر بگذارد، جلوگیری می‌کند. شستشوی سالانه سیستم گرمایشی، شامل منیفولد، به حذف رسوبات، زنگ‌زدگی و سایر آلاینده‌ها کمک می‌کند و جریان بهتر و کاهش فشار بر منیفولد را تضمین می‌کند. نصب گیج فشار و نظارت منظم بر فشار سیستم برای اطمینان از باقی ماندن آن در محدوده عملیاتی توصیه شده، بسیار مهم است. فشار غیرطبیعی می‌تواند نشان‌دهنده مشکلات جدی باشد. در نهایت، در مناطق سردسیر، عایق‌بندی مناسب منیفولد و لوله‌های متصل به آن برای جلوگیری از یخ‌زدگی و ترکیدگی ضروری است.

عیب‌یابی شیرهای منیفولد شامل بررسی مشکلات رایج و راه‌حل‌های آنهاست. اصطکاک، فلشینگ و جریان خفه از عوامل رایج خرابی شیرهای کنترل هستند. روغن‌کاری منظم و تنظیم میزان سفتی محرک می‌تواند از اصطکاک جلوگیری کند. در صورت وجود زنگ‌زدگی بر روی بدنه ولو، تعویض آن توصیه می‌شود و استفاده از روغن ضد زنگ می‌تواند مفید باشد. سایش سیلندرها و مهره‌های شیر باید کنترل شود و در صورت لزوم جایگزینی انجام پذیرد. اتصالات شیرها باید به صورت پیوسته کنترل شوند و محکم بودن آنها تایید شود. مشکلات مربوط به سیم‌پیچ، مانند سوختگی یا آسیب‌دیدگی، معمولاً به دلیل اتصال کوتاه، آرمیچر کند، تغذیه نادرست ولتاژ یا دمای بالای سیال رخ می‌دهند. بررسی منبع تغذیه، اطمینان از سازگاری ولتاژ و فرکانس با مشخصات سیم‌پیچ، و تعویض سیم‌پیچ آسیب‌دیده از اقدامات عیب‌یابی است. تهویه مناسب برای دفع گرما از سیم‌پیچ نیز اهمیت دارد. صداهای مزاحم از شیر، اغلب به دلیل اختلاف فشار نامنظم یا ضربه آب (Water Hammer) است. بررسی اجزای داخلی شیر و سیم‌کشی، و اصلاح هرگونه عیب در مدار، می‌تواند به حل این مشکلات کمک کند. اگر سیم‌پیچ به دلیل داغ بودن بیش از حد سیال سوخته باشد، ممکن است نیاز به جایگزینی شیر با مدلی که بتواند دمای بالاتر را تحمل کند، وجود داشته باشد.

وارد کننده اصلی شیرآلات صنعتی

واردات ابزار دقیق صنعتی، از جمله شیرهای منیفولد، نقش کلیدی در توسعه و بهره‌وری صنایع ایران ایفا می‌کند. با توجه به نیاز گسترده صنایع بزرگ کشور، مانند نفت، گاز، پتروشیمی، داروسازی، فولاد و نیروگاه‌ها، به ابزار دقیق، ایران واردکننده اصلی این تجهیزات محسوب می‌شود. این وضعیت، فرصت‌های قابل توجهی را برای تجار و شرکت‌های واردکننده بزرگ مانند پارس متریال فراهم می‌آورد.

افزایش نیاز صنایع داخلی، به ویژه در حوزه نفت، گاز و انرژی، به دلیل توسعه مداوم این بخش‌ها، تقاضای مستمری برای تجهیزات ابزار دقیق ایجاد کرده است. فقدان تولید داخلی کافی برای بسیاری از تجهیزات دقیق یا عدم کیفیت لازم در تولیدات موجود، واردات را به یک ضرورت تبدیل می‌کند. پیشرفت تکنولوژی در جهان و ورود تجهیزات نوین و هوشمند از برندهای معتبر جهانی مانند برند C-LOK، می‌تواند مزیت رقابتی برای واردکنندگان ایجاد کند. همچنین، بخش زیادی از صنایع کشور از تجهیزات فرسوده استفاده می‌کنند که نیاز به جایگزینی و نوسازی دارند.

در این میان، شرکت‌های تامین‌کننده داخلی نقش حیاتی ایفا می‌کنند. شرکت‌ معتبری مانند پارس متریال به عنوان نمایندگی‌انحصاری یا رسمی برندهای بین‌المللی مانند C-LOK و PARKER در ایران فعالیت می‌کنند. این نمایندگی‌ها با دارا بودن انبار کامل محصولات ، امکان تامین سریع و مطمئن انواع اتصالات، شیرآلات، تیوب‌ها، ترانسمیترها، فلومترها و گیج‌ها را فراهم می‌آورند. این شرکت‌ تضمین می‌کند که تمامی محصولات عرضه‌شده اصل، باکیفیت و مطابق با استانداردهای بین‌المللی هستند.

نتیجه‌گیری

شیرهای منیفولد به عنوان اجزای کلیدی در کنترل دقیق سیالات، نقشی محوری در صنایع حیاتی ایران، از جمله نفت، گاز، پتروشیمی، نیروگاهی و سدسازی، ایفا می‌کنند. طراحی یکپارچه این شیرها با کاهش نقاط نشتی، افزایش ایمنی، صرفه‌جویی در فضا و هزینه‌های نصب و نگهداری، و بهبود بهره‌وری انرژی، مزایای چشمگیری را برای سیستم‌های صنعتی به ارمغان می‌آورند. قابلیت ایزوله‌سازی و کالیبراسیون ابزار بدون توقف کامل فرآیند، به افزایش زمان کارکرد سیستم و کاهش هزینه‌های ناشی از توقفات ناخواسته کمک شایانی می‌کند.

انتخاب صحیح شیر منیفولد نیازمند درک عمیق از انواع مختلف آن، از یک راهه تا پنج راهه، و همچنین معیارهای کلیدی مانند جنس بدنه، فشار و دمای کاری، نوع سیال و استانداردهای بین‌المللی است. رعایت استانداردهایی نظیر ASME, ISO و API، تضمین‌کننده کیفیت و ایمنی این تجهیزات در سطح جهانی است.
