بررسی جامع شیر منیفولد دو راهه C-LOK برای صنعتگران

برند C-LOK در بازار تجهیزات صنعتی به عنوان تولیدکننده‌ای برجسته در زمینه شیرآلات و اتصالات ابزار دقیق شناخته می‌شود. محصولات این شرکت به طور گسترده در سیستم‌های سیال مختلف در صنایع نفت، گاز، پتروشیمی، شیمیایی، نیروگاه‌ها و کشتی‌سازی کاربرد دارد. گستره وسیع محصولات این شرکت شامل انواع اتصالات دو فرول (Twin Ferrule)، اتصالات تیوب، شیرهای سوزنی (Needle Valve)، بال ولو (Ball Valve)، چک ولو (Check Valve)، شیر اطمینان (Relief Valve)، فیلتر و البته شیرهای منیفولد می‌شود. این تنوع محصول به مصرف‌کنندگان امکان می‌دهد تا تمامی نیازهای خود را در سیستم‌های ابزار دقیق و کنترل سیالات از یک منبع واحد تأمین کنند.

شیر منیفولد ولو، که به آن شیر چندراهه نیز می‌گویند، در واقع یک قطعه مکانیکی یکپارچه است که از ترکیب دو یا چند شیر در یک بدنه فشرده ساخته شده. هدف اصلی این طراحی، کاهش تعداد اتصالات مجزا، بهینه‌سازی فضای نصب و ساده‌سازی فرآیندهای اندازه‌گیری، کالیبراسیون و تعمیر و نگهداری ابزارهای دقیق است. این ابزار به عنوان یک واسط بین سیستم فرآیندی و ابزار اندازه‌گیری عمل می‌کند و به اپراتورها امکان نظارت و کنترل دقیق فشار و جریان سیالات را می‌دهد.

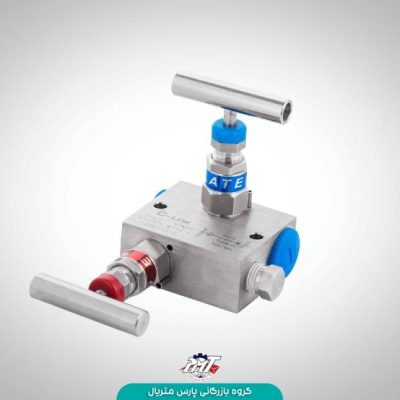

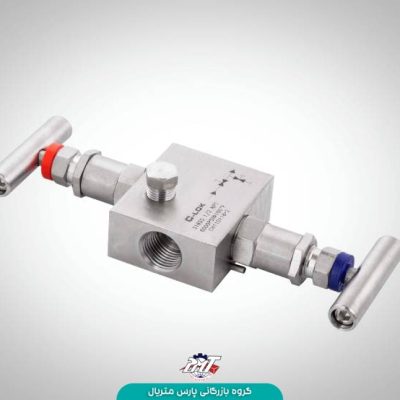

شیر منیفولد دو راهه C-LOK به طور خاص برای استفاده در کنار تجهیزات اندازه‌گیری فشار نسبی و فشار مطلق مانند گیج‌ها، ترانسمیترها و سوئیچ‌های فشار طراحی شده. این منیفولد در بدنه فشرده خود دو شیر اصلی را جای داده است: یک شیر ایزوله (Block Valve) برای قطع جریان سیال ورودی و یک شیر تخلیه (Bleed/Vent Valve) برای تخلیه فشار یا هواگیری سیستم.

روند عملکرد منیفولد دو راهه به صورت مرحله به مرحله به شرح زیر است. برای وارد کردن تجهیز فشار به سرویس، ابتدا باید مطمئن شد که تمامی شیرها بسته باشند. پس از نصب صحیح ابزار، شیر ایزوله به آرامی باز می‌شود تا سیال فرآیندی وارد منیفولد و ابزار اندازه‌گیری شود. سپس، شیر تخلیه برای مدت کوتاهی باز می‌شود تا هوا یا سیال باقیمانده از سیستم خارج شده و هواگیری به درستی انجام گیرد. این مرحله حیاتی است تا از صحت اندازه‌گیری‌ها اطمینان حاصل شود. در نهایت، شیر تخلیه بسته شده و درپوش آن محکم می‌شود، در این حالت تجهیز در مدار عملیاتی قرار می‌گیرد. برای خارج کردن تجهیز از سرویس به منظور کالیبراسیون یا تعمیرات، ابتدا شیر ایزوله بسته می‌شود تا مسیر ورود سیال کاملاً مسدود گردد. سپس شیر تخلیه باز می‌شود تا سیال باقی‌مانده در تجهیز اندازه‌گیری خارج شود.

طراحی یکپارچه منیفولد دو راهه که شامل شیرهای ایزوله و تخلیه در یک بلوک می‌شود، مزیت مهمی را به همراه دارد. با کاهش تعداد اتصالات جداگانه، نقاط بالقوه برای نشتی به شکل چشمگیری کاهش می‌یابد. این امر به طور مستقیم به افزایش ایمنی فرآیند، کاهش هدررفت سیال و صرفه‌جویی در هزینه‌های تعمیر و نگهداری در طولانی‌مدت کمک می‌کند. علاوه بر این، این منیفولدها با کنترل و کاهش پالس‌های فشار، از آسیب دیدن ابزارهای حساس اندازه‌گیری مانند مانومترها جلوگیری کرده و به افزایش عمر مفید آن‌ها می‌انجامد.

بررسی دقیق مشخصات فنی و متریال‌های به‌کاررفته در ساخت منیفولد C-LOK

منیفولدهای دو راهه C-LOK با توجه به نیازهای متنوع صنایع فرآیندی، با مشخصات فنی و متریال‌های گوناگونی تولید می‌شوند. انتخاب صحیح این مشخصات، ارتباط مستقیمی با کارایی، دوام و ایمنی سیستم در شرایط عملیاتی سخت دارد.

متریال بدنه و مقاومت در برابر خوردگی

مهم‌ترین متریالی که در ساخت بدنه این منیفولدها به کار می‌رود، استنلس استیل 316/316L است. این آلیاژ به دلیل مقاومت عالی در برابر خوردگی، به ویژه در محیط‌های حاوی کلراید و مواد شیمیایی خورنده، به عنوان یک انتخاب استاندارد و پرکاربرد شناخته می‌شود. با این حال، برای کاربردهای بسیار حساس و خورنده، امکان تولید منیفولد با آلیاژهای پیشرفته‌تری مانند مونل و هستلوی C276 نیز وجود دارد که مقاومت فوق‌العاده‌ای در برابر خوردگی ارائه می‌دهند.

سیستم آب‌بندی و محدوده‌های دما

سیستم آب‌بندی ساقه شیر (Packing) در منیفولد C-LOK نیز نقش حیاتی در تعیین محدوده دمای عملیاتی دارد. به صورت استاندارد، از پکینگ PTFE استفاده می‌شود که می‌تواند تا حداکثر دمای 232 درجه سانتی‌گراد عملکرد خود را حفظ کند. برای کاربردهایی که با دماهای بسیار بالاتر سروکار دارند، پکینگ گرافیتی (Graphite) به صورت سفارشی قابل ارائه است که محدوده دمایی را تا 648 درجه سانتی‌گراد افزایش می‌دهد.

فشار و اتصالات

این منیفولدها برای تحمل فشارهای کاری بالا طراحی شده‌اند و حداکثر فشار کاری آن‌ها به 6000 PSI می‌رسد. این ویژگی استفاده از آن‌ها را در سیستم‌های فشار قوی مانند هیدرولیک و گاز طبیعی ممکن می‌کند. اتصالات ورودی و خروجی منیفولد معمولاً به صورت رزوه مادگی (Female NPT) با سایز ½ اینچ و اتصال تخلیه (Bleed/Vent) با سایز ¼ اینچ NPT است. این اتصالات با استانداردهای رایج صنعتی مانند NPT، BSPT و BSPP سازگار هستند.

جدول مشخصات فنی

در جدول زیر، مشخصات فنی کلیدی منیفولد دو راهه C-LOK به صورت خلاصه برای یک نگاه سریع ارائه شده.

استانداردها، گواهینامه‌ها و تضمین کیفیت محصولات C-LOK

کیفیت و ایمنی در صنایع حساس، به ویژه در حوزه نفت و گاز، پتروشیمی و نیروگاه‌ها، به طور مستقیم به رعایت استانداردهای سختگیرانه و داشتن گواهینامه‌های معتبر بستگی دارد. برند C-LOK با درک این موضوع، برای محصولات خود گواهینامه‌های بین‌المللی متعددی دریافت کرده که تضمین‌کننده کیفیت ساخت و عملکرد آن‌ها در شرایط دشوار عملیاتی است.

گواهینامه‌های مدیریت کیفیت و ایمنی

از جمله گواهینامه‌هایی که این برند به آن‌ها دست یافته، می‌توان به ISO 9001:2008 (سیستم مدیریت کیفیت)، ISO 14001 (مدیریت زیست‌محیطی)، OHSAS 18001 (مدیریت ایمنی و بهداشت شغلی)، CE (استاندارد کیفیت اروپا) و SGS اشاره کرد. این گواهینامه‌ها نشان می‌دهند که C-LOK در فرآیندهای تولید خود به استانداردهای جهانی پایبند است و محصولاتش از نظر کیفیت و ایمنی در سطح بالایی قرار دارند.

استاندارد تخصصی ISO/TS 29001

علاوه بر این، C-LOK دارای گواهینامه TS است. این گواهینامه به احتمال زیاد به استاندارد ISO/TS 29001 اشاره می‌کند که به طور خاص برای صنایع نفت، پتروشیمی و گاز طبیعی تدوین شده است. این استاندارد، الزامات سیستم مدیریت کیفیت در این صنایع پرخطر را مشخص می‌کند و داشتن آن یک امتیاز رقابتی بزرگ برای شرکت‌ها محسوب می‌شود. با توجه به ماهیت پرریسک صنایع نفت و گاز، کوچک‌ترین سهل‌انگاری می‌تواند منجر به خسارات جبران‌ناپذیری برای محیط زیست و پرسنل شود. از این رو، پیمانکاران و تامین‌کنندگان با داشتن این گواهینامه نشان می‌دهند که به مدیریت ریسک‌ها و بهبود کیفیت پایبند هستند. این ویژگی برای خریدار ایرانی که در این صنایع فعالیت می‌کند، یک مزیت کلیدی است و به او در انتخاب محصولی قابل اعتماد یاری می‌رساند.

استاندارد NACE MR0175

همچنین، محصولات C-LOK با استاندارد NACE MR0175/ISO 15156 مطابقت دارند. این استاندارد توسط "انجمن ملی مهندسان خوردگی" (National Association of Corrosion Engineers) برای استفاده از مواد فلزی در محیط‌های حاوی گاز ترش (H₂S) تدوین شده است. با توجه به اینکه بسیاری از میادین نفت و گاز در ایران حاوی مقادیر بالایی از ترکیبات سولفیدی هستند، انطباق با این استاندارد برای جلوگیری از ترک‌خوردگی ناشی از سولفید و تضمین طول عمر تجهیزات در چنین محیط‌های خورنده‌ای حیاتی است. این انطباق، به طور خاص برای پروژه‌های داخلی که با گاز ترش سروکار دارند، یک فاکتور مهم در تضمین ایمنی و عملکرد پایدار به شمار می‌رود.

کاربردها و نقش حیاتی منیفولد دو راهه در صنایع حساس ایران

شیر منیفولد دو راهه C-LOK به دلیل طراحی مستحکم و قابلیت‌های فنی بالا، در طیف گسترده‌ای از صنایع حیاتی کشور کاربرد دارد. اصلی‌ترین نقش این تجهیز، تسهیل فرآیندهای مرتبط با ابزارهای اندازه‌گیری فشار است. با استفاده از این منیفولد، می‌توان تجهیزاتی مانند گیج‌ها و ترانسمیترهای فشار را به راحتی از خط فرآیندی جدا، کالیبره یا هواگیری کرد، بدون اینکه نیاز به توقف کامل فرآیند باشد. این قابلیت به شکل قابل توجهی در زمان و هزینه‌های عملیاتی صرفه‌جویی می‌کند و ایمنی فرآیند را افزایش می‌دهد.

کاربردهای این منیفولد به صورت ویژه در صنایع زیر مشاهده می‌شود:

• نفت، گاز و پتروشیمی: در خطوط لوله انتقال سیالات، واحدهای پالایشی، و سیستم‌های کنترل فشار برای مدیریت جریان گازها و مایعات خورنده به کار می‌رود.
• نیروگاه‌ها: در تابلوهای ابزار دقیق نیروگاه‌های بخار، سیکل ترکیبی و انرژی‌های تجدیدپذیر برای مدیریت دقیق فشار سیالات مختلف مانند بخار، روغن حرارتی یا گاز طبیعی استفاده می‌شود.
• ایستگاه‌های نمونه‌برداری: در اسکیدهای نمونه‌برداری اتوماتیک (Sampling Skids) برای فراهم کردن مسیر تخلیه ایمن و پایدار نگه‌داشتن قرائت سنسورهای فشار نقش مهمی ایفا می‌کند.
• صنایع شیمیایی و آب و فاضلاب: برای کنترل و اندازه‌گیری فشار سیالات با ویسکوزیته پایین و در محیط‌های خورنده کاربرد دارد.

یکی از نمایندگان رسمی این برند (آریا پترو تجهیز) به همکاری در پروژه‌های صنعتی بزرگ در ایران اشاره کرده است. این پروژه‌ها شامل پتروشیمی بندر امام، قرارگاه خاتم الانبیا، فازهای 8 و 11 عسلویه و تأسیسات دریایی می‌شود. اگرچه در منابع موجود به صورت دقیق مشخص نشده که کدام یک از محصولات C-LOK در این پروژه‌ها به کار رفته است، اما ذکر نام این پروژه‌های کلان ملی یک نکته راهبردی برای خریدار ایرانی است. این امر نشان‌دهنده این موضوع است که تامین‌کنندگان داخلی این برند، توانایی و تجربه لازم برای همکاری با مجموعه‌های صنعتی بزرگ کشور را دارند و این می‌تواند حس اطمینان و اعتبار بیشتری را به خریدار منتقل کند.

نکات کلیدی نصب، راه‌اندازی و نگهداری برای حداکثر کارایی و ایمنی

برای اطمینان از عملکرد صحیح و ایمنی بلندمدت شیر منیفولد دو راهه C-LOK، توجه به نکات نصب و نگهداری بسیار حیاتی است. نصب نادرست نه تنها می‌تواند منجر به نشتی و هدررفت سیال شود، بلکه ممکن است به ابزارهای دقیق متصل به آن نیز آسیب بزند.

نصب و راه‌اندازی

در فرآیند نصب، باید اطمینان حاصل شود که تمامی شیرها قبل از اتصال به سیستم بسته باشند. استفاده از ابزارهای مناسب و محکم کردن صحیح اتصالات رزوه ای برای جلوگیری از هرگونه نشتی ضروری است. برخی از منیفولدهای C-LOK دارای طراحی Remote Mount هستند که به جای نصب مستقیم روی ترانسمیتر، روی یک پنل یا استراکچر فرآیندی نصب می‌شوند. این طراحی نصب را ساده‌تر می‌کند و نیاز به فضای کمتری دارد. در فرآیند راه‌اندازی اولیه، باز کردن آرام شیرها و انجام هواگیری به درستی، به خصوص برای ابزارهای حساسی مانند مانومترها که به پالس‌های فشار حساس هستند، از آسیب‌های احتمالی جلوگیری می‌کند.

نگهداری و بازرسی

نگهداری منظم منیفولدها برای حفظ کارایی آن‌ها در طول زمان ضروری است. تجمع کثیفی و رسوب در داخل شیرها، به خصوص شیرهای سوزنی، می‌تواند مسیر جریان را مسدود کرده و منجر به افت فشار یا عملکرد نامطلوب سیستم شود. به همین دلیل، بازدید و پاکسازی دوره‌ای آن‌ها توصیه می‌شود. همچنین، اگر شیر برای مدت طولانی استفاده نشود، باید به صورت ماهانه چند بار باز و بسته شود تا از قفل شدن آن جلوگیری شود. استفاده از روان‌کننده‌های سازگار با متریال شیر و سیال فرآیندی نیز می‌تواند به افزایش عمر قطعات و کارایی آب‌بندها کمک کند.

با وجود اینکه منیفولدها به کاهش نقاط نشتی کمک می‌کنند، نگهداری نادرست می‌تواند این مزیت را از بین ببرد. آگاهی از پروتکل‌های صحیح نصب و نگهداری یک مسئولیت مهم برای اپراتورها و مهندسان است. آموزش پرسنل فنی در مورد ترتیب صحیح باز و بسته کردن شیرها، برای محافظت از تجهیزات دقیق و جلوگیری از خطرات احتمالی، یک گام اساسی در تضمین ایمنی و عملکرد بهینه سیستم است.

بررسی موقعیت برند C-LOK در بازار ایران و معرفی تامین‌کنندگان معتبر

در بازار تجهیزات صنعتی ایران، چندین شرکت معتبر به عنوان تامین‌کننده و نماینده محصولات C-LOK فعالیت دارند. این شرکت‌ها با ارائه خدمات متنوع، سعی در جلب اعتماد مشتریان صنعتی و مهندسان دارند. وجود چندین نماینده برای این برند، بازار رقابتی و پویایی را برای مصرف‌کنندگان ایرانی ایجاد کرده و امکان مقایسه قیمت و خدمات را فراهم می‌کند.

در ادامه به برخی از تامین‌کنندگان اصلی این برند در ایران اشاره شده است.

• پارس متریال: این شرکت خود را به عنوان "اولین نمایندگی رسمی" و "نماینده انحصاری" محصولات C-LOK در ایران معرفی می‌کند. پارس متریال خدمات مشاوره‌ای فنی، پشتیبانی مهندسی و تست کیفیت را برای محصولات C-LOK ارائه می‌دهد و تضمین می‌کند که تمامی محصولات اصل و مطابق با استانداردهای بین‌المللی هستند. این شرکت همچنین با داشتن انبار مرکزی مجهز، امکان تحویل سریع و بازرسی محصولات را برای مشتریان فراهم می‌آورد.
• پایدار صنعت پترو تجهیز: این شرکت نیز "تنها نماینده انحصاری و واردکننده" محصولات C-LOK را در ایران دارد. این مجموعه علاوه بر C-LOK، محصولات برندهای معتبر دیگری مانند SWAGELOK و PARKER را نیز وارد و تأمین می‌کند.

مقایسه با برندهای رقیب و راهنمای انتخاب هوشمندانه برای پروژه شما

در بازار شیرآلات و اتصالات ابزار دقیق، برند C-LOK با رقبای قدرتمندی مانند Swagelok، Parker و Hy-Lok روبرو است. این برندها نیز همانند C-LOK در زمینه تولید محصولاتی با کیفیت بالا و مطابق با استانداردهای جهانی فعالیت می‌کنند. در منابع، گاهی اوقات به برندهای دیگری نظیر S-LOK نیز اشاره می‌شود که شباهت نامی زیادی با C-LOK دارد و حتی در برخی موارد، S-LOK با نام تجاری Hansun Engineering از کره جنوبی معرفی شده. این تشابه نامی و کارکردی ممکن است خریداران را دچار اشتباه کند. بنابراین، تاکید می‌شود که هنگام خرید، به نام دقیق برند روی محصول و گواهینامه‌های مربوطه دقت شود تا محصول اشتباهی خریداری نشود.

انتخاب یک شیر منیفولد دو راهه مناسب تنها به بررسی مشخصات فنی در کاتالوگ محدود نمی‌شود، بلکه به عوامل مهم دیگری نیز بستگی دارد. در ادامه، یک راهنمای انتخاب هوشمندانه برای صنعتگران ایرانی ارائه شده است:

• نوع و خواص سیال: سیال فرآیندی (خورنده یا غیرخورنده، گاز یا مایع) تعیین‌کننده متریال بدنه و پکینگ مورد نیاز است. برای سیالات خورنده، استفاده از استنلس استیل 316/316L یا آلیاژهای پیشرفته‌تر توصیه می‌شود.
• فشار و دمای کاری: محدوده فشار و دمای سیستم، باید با کلاس فشاری و متریال آب‌بندی منیفولد (PTFE یا گرافیت) سازگار باشد. نادیده گرفتن این مورد می‌تواند به خرابی تجهیز و خطرات ایمنی منجر شود.
• نوع و سایز اتصالات: اطمینان از سازگاری نوع و سایز اتصالات منیفولد (مانند NPT ½ اینچ) با سایر تجهیزات سیستم، برای نصب آسان و جلوگیری از نشتی ضروری است.
• تاییدیه وندورلیست و سابقه تأمین‌کننده: در پروژه‌های بزرگ صنعتی، سابقه حضور تامین‌کننده در وندورلیست‌های معتبر و همکاری قبلی در پروژه‌های مشابه، یک فاکتور مهم برای اعتماد به شمار می‌رود. با توجه به عدم حضور مستقیم برند در لیست‌ها، سابقه کار تامین‌کنندگان داخلی در پروژه‌های ملی (مانند مواردی که توسط آریا پترو تجهیز ذکر شده) اهمیت پیدا می‌کند.
• قیمت و خدمات پس از فروش: در یک بازار رقابتی با چندین نماینده، مقایسه قیمت و کیفیت خدمات پس از فروش، پشتیبانی فنی و تضمین اصالت کالا از سوی فروشندگان مختلف به خریدار کمک می‌کند تا بهترین گزینه را از نظر اقتصادی و فنی انتخاب کند.

با در نظر گرفتن این نکات، خریدار می‌تواند یک تصمیم جامع و مطمئن بگیرد که فراتر از صرفاً مشخصات فنی کاتالوگ است و تمامی جوانب مهم بازار و شرایط عملیاتی را در بر می‌گیرد.

نتیجه‌گیری نهایی

شیر منیفولد دو راهه C-LOK به عنوان یک ابزار دقیق و حیاتی در سیستم‌های کنترل سیالات، با ارائه یک راهکار یکپارچه و ایمن، بهینه‌سازی فرآیندهای اندازه‌گیری و کالیبراسیون فشار را ممکن می‌سازد. با وجود برخی تناقضات در مورد منشأ برند در منابع مختلف، کیفیت محصولات آن با گواهینامه‌های معتبری مانند ISO 9001، CE و استانداردهای تخصصی مانند NACE MR0175 و ISO/TS 29001 تضمین شده است، که آن را به گزینه‌ای مطمئن برای صنایع نفت، گاز و پتروشیمی ایران تبدیل می‌کند.

وجود چندین نماینده فعال در بازار ایران، رقابت را افزایش داده و این فرصت را برای خریداران فراهم می‌کند تا با مقایسه دقیق خدمات و قیمت‌ها، محصولی با اصالت و پشتیبانی مطمئن را انتخاب کنند. در نهایت، انتخاب صحیح این محصول مستلزم توجه به عواملی فراتر از مشخصات فنی، از جمله سابقه و اعتبار تامین‌کننده در پروژه‌های ملی و کیفیت خدمات پس از فروش است.
