شیر منیفولد پنج راهه

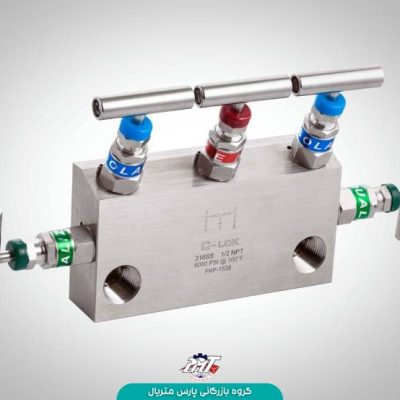

شیر منیفولد پنج راهه C-LOK: راهنمای جامع خرید

شیرهای چندراهه یا منیفولدها ابزارهایی محوری در سیستم‌های صنعتی به شمار می‌روند که برای کنترل و هدایت جریان سیالات در خطوط لوله کاربرد دارند. این تجهیزات به عنوان یک واسط حیاتی میان سیستم فرآیندی و ابزارهای دقیق اندازه‌گیری، نقش مهمی در افزایش ایمنی و کارایی ایفا می‌کنند. منیفولدها با یکپارچه‌سازی چندین شیر در یک بدنه فشرده، پیچیدگی‌های لوله‌کشی را کاهش داده و مدیریت فرآیندها را به شکلی ساده و مؤثر فراهم می‌سازند. در میان انواع مختلف منیفولدها، مدل پنج راهه جایگاهی ویژه دارد، زیرا به طور اختصاصی برای کاربردهای اندازه‌گیری اختلاف فشار طراحی شده است.

نحوه عملکرد شیر منیفولد پنج راهه به گونه‌ای است که به تکنسین‌ها اجازه می‌دهد تا فشار را در دو مسیر مجزا، یعنی فشار بالا (High Pressure) و فشار پایین (Low Pressure)، به طور کامل مدیریت کنند. این منیفولد از پنج شیر با کارکردهای مجزا تشکیل شده است: دو شیر اصلی مسدودکننده (Block Valves)، یک شیر تعادل (Equalizer Valve) و دو شیر تخلیه یا ونت (Bleed/Vent Valves). شیرهای مسدودکننده برای قطع کامل ارتباط میان خط فرآیندی و ترانسمیتر به کار می‌روند، در حالی که شیرهای تخلیه پس از پایان عملیات کالیبراسیون یا تعمیر، برای هواگیری یا تخلیه ایمن سیال از خطوط ابزار دقیق استفاده می‌شوند. شیر تعادل نیز به منظور یکسان‌سازی فشار در هر دو سمت ترانسمیتر به کار گرفته می‌شود تا امکان کالیبراسیون و بررسی نقطه صفر (Zero Point Check) با دقت بالا فراهم آید.

فرایند کالیبراسیون با استفاده از این منیفولد بدون نیاز به توقف کلی فرآیند صورت می‌پذیرد که مزیت بزرگی محسوب می‌شود. در ابتدا تمامی شیرهای منیفولد بسته است. برای بررسی نقطه صفر، تکنسین شیر تعادل را باز می‌کند، سپس شیر سمت فشار پایین را می‌گشاید. در این وضعیت، با توجه به یکسان‌سازی فشار از دو سمت، ترانسمیتر باید فشار دیفرانسیل (DP) برابر با صفر را نشان دهد. این قابلیت، شیر منیفولد پنج راهه را به عنصری فراتر از یک قطعه مکانیکی تبدیل می‌کند و آن را در قلب استراتژی‌های نگهداری و تعمیرات پیشگیرانه قرار می‌دهد. امکان انجام عملیات تعمیر و کالیبراسیون بدون توقف خط تولید، به افزایش زمان کارکرد (Uptime) و بهره‌وری کلی فرآیند منجر می‌شود که در صنایع پرخطر مانند نفت و گاز، هرگونه خاموشی ناخواسته می‌تواند خسارت‌های سنگین مالی و زیست‌محیطی به همراه داشته باشد. بنابراین، منیفولد پنج راهه به ابزاری کلیدی برای بهینه‌سازی عملیاتی و کاهش هزینه‌ها در این صنایع حساس بدل شده است.

نگاهی دقیق به برند C-LOK: اصالت، گواهینامه‌ها و جایگاه جهانی

برند C-LOK به عنوان یک تولیدکننده تجهیزات ابزار دقیق و اتصالات صنعتی، در بازار جهانی و به ویژه در ایران شناخته شده است. با این حال، در زمینه منشأ و خاستگاه این برند، اطلاعات متفاوتی در منابع وجود دارد. برخی از تأمین‌کنندگان ایرانی، C-LOK را یک تولیدکننده در کشور کره‌جنوبی معرفی می‌کنند که به دلیل استفاده از تجهیزات پیشرفته، محصولات باکیفیت و بادوامی تولید می‌کند. در مقابل، مدارکی مانند گواهینامه‌ها و اطلاعات موجود در وب‌سایت‌های دیگر، دفتر مرکزی این شرکت را در شهر ونژو چین و سال تأسیس آن را 1991 ذکر می‌کنند. این تناقض ممکن است ناشی از شباهت‌های اسمی میان برندهای مختلف (مانند C-LOK, S-LOK, DK-LOK, FD-LOK, VEE LOK) باشد که در کشورهای شرق آسیا فعالیت می‌کنند. این ابهام برای کاربران ایرانی یک چالش کلیدی ایجاد می‌کند، زیرا خرید کالای تقلبی یا با کیفیت پایین را پرریسک می‌سازد. برای اطمینان از اصالت کالا، بهترین راهکار این است که خرید تنها از نمایندگان رسمی و معتبر صورت گیرد و حتماً مدارک فنی و گواهینامه‌های اصالت مانند Mill Test Certificate (MTC) از فروشنده مطالبه شود.

شرکت C-LOK برای تضمین کیفیت محصولات خود، از تکنولوژی‌های تولید مدرن و تجهیزات پیشرفته مانند ماشین‌های CNC ژاپنی و دستگاه‌های سوئدی استفاده کرده است. این شرکت همچنین موفق به دریافت گواهینامه‌های معتبر بین‌المللی متعددی شده که تعهد آن به استانداردهای کیفیت و ایمنی را نشان می‌دهد. از جمله این گواهینامه‌ها می‌توان به ISO 9001:2008 برای مدیریت کیفیت، ISO 14001 برای مدیریت زیست‌محیطی، و OHSAS 18001 برای مدیریت ایمنی و بهداشت شغلی اشاره کرد. علاوه بر این، C-LOK گواهینامه‌های CE و TS را نیز کسب کرده است.

گواهینامه TS (Technical Specification)، به ویژه ISO/TS 29001، یک نقطه قوت کلیدی برای C-LOK به شمار می‌رود. این استاندارد به طور خاص برای صنایع نفت، گاز و پتروشیمی تدوین شده و به الزامات سخت‌گیرانه این حوزه می‌پردازد. از آنجایی که صنایع نفت و گاز از پرخطرترین صنایع محسوب می‌شوند و یک سهل‌انگاری کوچک می‌تواند به خسارت‌های جبران‌ناپذیر منجر شود، داشتن این گواهینامه برای تولیدکنندگان تجهیزات، نشانه تعهد به بهبود کیفیت و کاهش ریسک است. دریافت گواهینامه TS یک امتیاز مهم در شرکت در مناقصات و قراردادهای کاری در این صنایع محسوب می‌شود و به کاربران اطمینان می‌دهد که محصول مورد نظر، مطابق با الزامات فنی محیط‌های حساس و پرفشار طراحی و تولید شده است.

حضور وندورها و نمایندگان C-LOK در بازار صنعتی ایران

بازار صنعتی ایران به دلیل شرایط خاص خود، نیازمند وجود نمایندگان و تأمین‌کنندگانی است که نه تنها محصول را عرضه کنند، بلکه خدمات فنی و پشتیبانی جامعی نیز ارائه دهند. در حال حاضر، شرکت‌های متعددی به عنوان واردکننده و نماینده رسمی محصولات C-LOK در ایران فعالیت می‌کنند. از شناخته‌شده‌ترین این مجموعه‌ها می‌توان به بازرگانی آریا پترو تجهیز و گروه بازرگانی پارس متریال اشاره کرد. این شرکت‌ها تنها به فروش محصولات محدود نیستند و خدمات ارزشمند دیگری را به مشتریان خود ارائه می‌دهند. این خدمات شامل مشاوره فنی پیش از خرید برای انتخاب تجهیزات مناسب، پشتیبانی مهندسی و تست کیفیت، تضمین تأمین قطعات یدکی، و آموزش‌های تخصصی برای نصب و نگهداری تجهیزات می‌شود. علاوه بر این، وجود انبارهای مرکزی مجهز و کامل در این شرکت‌ها به مشتریان امکان می‌دهد تا محصولات مورد نیاز خود را به سرعت و با اطمینان خاطر دریافت کنند.

یکی از نکات مهم و قابل تأمل در بازار ایران، تفاوت میان ادعاهای پروژه‌ای و اطلاعات موجود در وندور لیست‌های رسمی است. برخی از نمایندگان در ایران ادعا دارند که محصولات C-LOK در پروژه‌های بزرگ داخلی مانند پتروشیمی بندر امام، فازهای 8 و 11 عسلویه، و پروژه‌های قرارگاه خاتم‌الانبیاء استفاده شده است. در عین حال، بررسی سامانه‌های رسمی استعلام وندور لیست مانند Vlist.ir نشان می‌دهد که هیچ سابقه همکاری مستقیمی برای برند C-LOK با شرکت‌های بزرگی مانند شرکت ملی گاز، شرکت نفت و گاز پارس، یا شرکت‌های تابعه پتروشیمی در این فهرست‌ها ثبت نشده است.

این پدیده نشان می‌دهد که ممکن است ورود این محصولات به پروژه‌های داخلی از مسیرهای غیرمستقیم صورت گرفته باشد. به دلیل پیچیدگی‌های بازار ایران، احتمال دارد که این تجهیزات از طریق پیمانکاران رده دوم یا شرکت‌های EPC (Engineering, Procurement, Construction) که خود در وندور لیست‌های اصلی قرار دارند، تأمین و در پروژه‌ها به کار گرفته شده‌اند. بنابراین، توصیه می‌شود که خریداران برای پروژه‌های حساس خود، صرفاً به ادعای پروژه‌های انجام شده اکتفا نکنند و برای اطمینان کامل، مدارک تأییدیه پروژه یا سرتیفیکیت‌های مربوطه را از نماینده رسمی درخواست کنند. این رویکرد به ویژه در محیطی که تضمین کیفیت و اصالت کالا حیاتی است، آرامش خاطر بیشتری را برای مشتری فراهم می‌سازد.

مشخصات فنی شیر منیفولد C-LOK: دقیق، مقاوم و قابل اتکا

منیفولدهای پنج راهه C-LOK با طراحی دقیق و استفاده از متریال‌های باکیفیت، برای عملکرد در شرایط سخت صنعتی بهینه شده‌اند. بدنه این شیرها به طور معمول از استنلس استیل 316/316L (مطابق با استاندارد ASTM A479) ساخته می‌شود. استفاده از این متریال به دلیل مقاومت عالی در برابر خوردگی، یک انتخاب استاندارد برای اکثر کاربردهای صنعتی محسوب می‌شود. برای سیالات بسیار خورنده و دماهای بسیار بالا، منیفولدها می‌توانند با متریال‌های گران‌قیمت‌تری مانند Monel و Hastelloy C276 نیز تولید شوند. علاوه بر جنس بدنه، جنس آب‌بندی (Packing) نیز به نوع سیال و محدوده دمایی بستگی دارد؛ پکینگ‌های PTFE یا گرافیت به عنوان گزینه‌های استاندارد مورد استفاده قرار می‌گیرند.

منیفولدهای C-LOK برای کار در شرایط فشار بالا طراحی شده‌اند. حداکثر فشار کاری این تجهیزات در شرایط دمایی محیط به 6000 psi یا 413 bar می‌رسد. محدوده دمایی عملیاتی نیز با پکینگ PTFE تا 232 درجه سانتیگراد و با پکینگ گرافیت تا 649 درجه سانتیگراد اعلام شده است. این شیرها با انواع اتصالات صنعتی رایج سازگار هستند که شامل اتصالات دنده‌ای Female NPT در سایزهای 1/2 اینچ و 1/4 اینچ، و همچنین اتصالات تیوبینگ (Tube Fitting) می‌شود. اتصالات تیوبینگ C-LOK از مکانیسم دو فرول (Twin Ferrule) بهره می‌برند که یک سیستم آب‌بندی با دو واشر فلزی است. این مکانیسم با فشرده شدن دو فرول توسط مهره، یک اتصال کاملاً بدون نشتی و مقاوم در برابر لرزش و فشار ایجاد می‌کند. این طراحی به انتقال گشتاور به تیوب حداقل آسیب را وارد کرده و نصب را بسیار آسان می‌سازد.

در بازار امروز، ارائه اطلاعات فنی دقیق و شفاف توسط تأمین‌کنندگان داخلی، به یک مزیت رقابتی مهم بدل شده است. وب‌سایت نمایندگان ایرانی، مشخصات فنی محصولات را بر اساس استانداردهای بین‌المللی مانند MSS SP-99، ASME B16.34 و NACE MR0175 ارائه می‌دهند. این سطح از جزئیات به کاربران اجازه می‌دهد که به راحتی محصول را با الزامات دقیق پروژه‌های خود تطبیق دهند و از انتخاب نامناسب که می‌تواند هزینه‌های گزافی به دنبال داشته باشد، جلوگیری کنند. این شفافیت نشان‌دهنده بلوغ بازار و رویکرد حرفه‌ای شرکت‌های ایرانی در پاسخ به نیازهای تخصصی مشتریان است. در ادامه، یک جدول به منظور ارائه مشخصات فنی کلیدی این محصول به شکلی سازمان‌یافته ارائه شده است.

مزایا و ملاحظات کاربردی شیرهای منیفولد C-LOK در پروژه‌های داخلی

استفاده از شیر منیفولد پنج راهه C-LOK در پروژه‌های صنعتی داخلی مزایای عملی و کارکردی متعددی دارد. یکی از مهم‌ترین این مزایا، افزایش ایمنی و کاهش احتمال نشتی است. طراحی یکپارچه منیفولد، تعداد نقاط اتصال را به شدت کاهش می‌دهد و در نتیجه، از نقاط بالقوه‌ای که ممکن است منجر به نشتی سیالات پرفشار یا خورنده شوند، جلوگیری می‌کند. این ویژگی در محیط‌های حساس صنعتی، به خصوص در صنایع نفت، گاز و پتروشیمی، به حفاظت از تجهیزات، افراد و محیط زیست کمک شایانی می‌کند.

مزیت دیگر، سهولت در فرآیندهای نگهداری و تعمیرات است. همانطور که گفته شد، منیفولد به تکنسین‌ها امکان می‌دهد تا ابزارهای دقیق را بدون نیاز به توقف کامل خط تولید، ایزوله کرده و برای کالیبراسیون یا تعمیر از سیستم جدا کنند. این قابلیت نه تنها زمان و هزینه‌های مربوط به ازکارافتادگی (Downtime) را کاهش می‌دهد، بلکه انعطاف‌پذیری عملیاتی را در خطوط تولید افزایش می‌بخشد. همچنین، طراحی فشرده و سبک منیفولدهای C-LOK امکان نصب آسان و بهینه را در فضاهای محدود فراهم می‌سازد. این منیفولدها را می‌توان به صورت مستقیم روی تجهیزات یا به صورت از راه دور روی پنل‌های کنترلی نصب کرد، که این انعطاف‌پذیری در نصب، برای مهندسان طراحی بسیار ارزشمند است.

محصولات C-LOK به دلیل کیفیت و قابلیت اطمینان، به طور گسترده‌ای در صنایع مختلفی مورد استفاده قرار می‌گیرند. این صنایع شامل نفت، گاز، پتروشیمی، شیمیایی، نیروگاه‌ها، و تولیدی می‌شوند. استفاده از استنلس استیل 316/316L مقاومت عالی در برابر خوردگی را تضمین می‌کند و این محصولات را برای سیالات خورنده در محیط‌های با فشار بالا ایده‌آل می‌سازد. به همین دلیل، شیرهای منیفولد C-LOK در میان انتخاب‌های اصلی مهندسان و متخصصان ایرانی برای پروژه‌های حیاتی قرار دارند.

انتخاب هوشمندانه: نکات مهم برای خرید شیر منیفولد از برند C-LOK

برای یک کاربر ایرانی که به دنبال خرید مطمئن و موثر شیر منیفولد پنج راهه C-LOK است، توجه به چند نکته کلیدی ضروری است. اولین و مهم‌ترین نکته، بررسی اصالت کالا است. با توجه به ابهامات موجود در مورد منشأ دقیق برند و شباهت‌های اسمی آن با سایر تولیدکنندگان، خطر خرید محصولات تقلبی وجود دارد. برای جلوگیری از این ریسک، توصیه می‌شود که حتماً از نمایندگان رسمی و معتبر c-lok یعنی پارس متریال خرید کنید.

نکته دوم، تطبیق دقیق مشخصات فنی محصول با الزامات پروژه است. یک انتخاب درست بر اساس نیازهای پروژه، عملکرد بهینه و طول عمر سیستم را تضمین خواهد کرد. باید به فاکتورهایی مانند جنس بدنه شیر متناسب با نوع سیال، محدوده فشار و دمای عملیاتی، و نوع اتصالات (دنده‌ای یا تیوبینگ) توجه شود. مشورت با متخصصان فنی فروشندگان رسمی می‌تواند در این زمینه کمک‌کننده باشد و از بروز خطاهای پرهزینه جلوگیری کند.

نکته پایانی، اهمیت خدمات پس از فروش و پشتیبانی فنی است. یک نماینده معتبر، علاوه بر ارائه محصول باکیفیت، خدمات جامعی شامل مشاوره فنی، تست کیفیت، و آموزش نصب و نگهداری را فراهم می‌کند. این سطح از پشتیبانی، به خریدار آرامش خاطر می‌دهد و تضمین می‌کند که در صورت بروز هرگونه مشکل، تیمی متخصص و مجرب آماده ارائه راهکار است. با توجه به این موارد، خرید از تأمین‌کنندگانی که دارای انبار مرکزی کامل و شبکه خدمات‌رسانی گسترده در سراسر کشور هستند، می‌تواند یک مزیت بزرگ محسوب شود.

سخن پایانی

شیر منیفولد پنج راهه C-LOK به عنوان یک محصول تخصصی و قابل اتکا در سیستم‌های ابزار دقیق و کنترل سیالات شناخته می‌شود. این شیر با طراحی دقیق و مزایای کارکردی خود، از جمله افزایش ایمنی، کاهش نشتی و سهولت در نگهداری، به ابزاری کلیدی برای بهینه‌سازی فرآیندهای صنعتی تبدیل شده است. اگرچه بازار ایران چالش‌های خاص خود را دارد، اما با انتخاب آگاهانه و تکیه بر نمایندگان رسمی که خدمات فنی و پشتیبانی حرفه‌ای ارائه می‌دهند، می‌توان از کیفیت و اصالت کالا اطمینان حاصل کرد و تضمین نمود که این تجهیزات در حساس‌ترین پروژه‌های داخلی، عملکردی بدون نقص خواهند داشت.
